為LED 和其它小型光源提供精確的近場光強測量系統

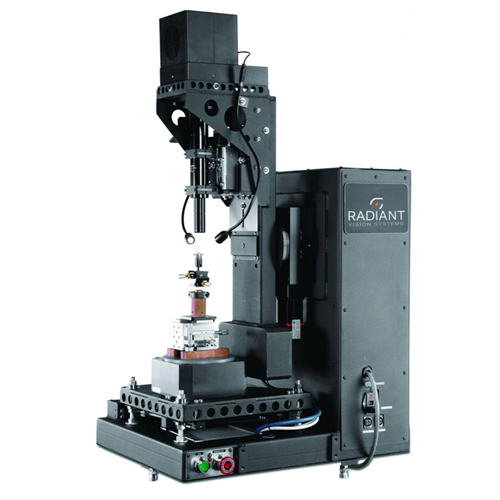

SIG-400（第 4 代 Source Imaging Goniometer?）是一款全自動的計算機控制測角系統，用于滿足 LED 研究人員、開發人員、制造商及終用戶描述 LED 芯片或LED器件特性的需求。SIG-400 使用 ProMetric I系列成像色度計生成高精度的 LED 近場模型；該數據可直接用于研究 LED 性能，或通過 Radiant Vision Systems ProSource?軟件將其數據導出，可兼容所有主要光學設計軟件包。
經濟高效的LED測量系統
SIG-400 是 Radiant 的第四代 Source Imaging Goniometer，匯集了光源測量行業超過 15 年的經驗。通過整合 Radiant的在成像色度計領域的新先進技術、強大的結構設計（提供行業領先的精度）和易用的控制軟件，SIG-400
可輕松應用于廣泛的測量應用。SIG-400
是一款非常經濟高效的LED測量系統。
SIG-400 可以從圍繞著光源的成千上萬個角度抓取和匯集圖像及光通量測量結果，以精確描述該光源的近場輸出特性。SIG-400
支持測量垂直定向的光源，并可與顯微鏡和擴展視場光學元件一同訂購，從而提供測量
LED 和其它光源的靈活性。
完整的總承包系統為光學設計生成精確輸入文件
SIG-400系統包括一臺ProMetric?成像色度計、一臺對成像色度計和光源定位的測角儀，以及一個 SIG
2.0? 控制分析軟件。SIG-400
可從多個角度抓取光源圖像，從而構建待測器件色度和亮度輸出的三維空間圖像。這些測量結果經過匯總，制成
Radiant Source Model? (RSM) 格式文件，這是用于表述光源近場數據的詳細業內標準模型。RSM 包含所有測量信息（包括圖像數據），因此測量結果可隨時進行詳細檢查。RSM 用于比較各種 LED 的光學屬性和設計，并生成光學設計軟件的輸入文件，以用于照明器和光學系統設計。
將 Radiant
Vision Systems ProSource 軟件應用到 RSM，可生成包含任意數量光線的光線集，以便導出到其它光學和照明設計軟件包，如
ASAP?, FRED?, LightTools?, LucidShape?,
Photopia?, IES TM-25, Opticad?, OSLO?, SimuLux?,
SPEOS?, TracePro?, and OpticStudio? (ZEMAX)以及其他一般文件格式。由于 RSM 是光源的完整描述，因此可用它來隨意生成和再生光線集（初步設計時使用較少的光線和終設計時使用大量的光線），從而使整體設計過程更為高效。
光源近場測量儀是一款全自動測角系統，能捕獲光源近場輸出的高精度模型。生產的圖像數據和RSM提供了完整而的光源輸出特性，通過ProSource?軟件導入到任意主流光學設計包內。配合使用ProMetric?成像色度計，SIG-400?則能為LED及其他小光源進行近場發光強度的測量。通過優化SIG-400?設備進而滿足LED研發人員及LED芯片和器件制造商的不同需求。
應用
LED設計/封裝設計
LED特性
提供LED模型
優勢
收集圖像數據
生成行業標準的Radiant Source Models?
使用ProSource?光線集導出到光學設計程序
軟件
Radiant Source Models?
光學和照明設計軟件中使用的真實光源近場輸出的精確建模。RSM用來模擬幾乎任何光源，包括LED、熒光燈、弧光燈、鹵鎢燈和HID燈。RSM用于生成兼容光學設計軟件程序的光線集。
ProSource?
ProSource?生成的光線集包含任意數量的光線、供導出到光學設計軟件程序、或?qū)С鰹橥ㄓ梦募袷?。由ProSource?通過RSM生成的光線集比隨機蒙特卡洛生成的光線集更高效，從而實現更高精度、更快的光學設計分析。
|
光學規格 |
||
|
CCD類型 |
全幅、冷卻型恒溫CCD |
|
|
CCD位元精度 |
16位(65,536:1)動態范圍 |
|
|
分辨率 |
512x512或1024x1024像素CCD選項 |
|
|
視場(FOV) |
512x512像素CCD |
1024x1024像素CCD |
|
標準FOV |
2.3mm、4.7mm、9.1mm、13mm、25mm和54mm |
4.9mm、10mm、28.7mm、57mm和122mm |
|
擴展FOV：微型 |
0.6 mm |
1.3 mm |
|
（有SIG-400MF選件） |
90 mm |
212 mm |
|
色度測量 |
CIE 1931匹配的XYZ濾光片（也提供僅測光度的型號） |
|
|
中性密度濾光片 |
標準配置ND0、1和2；選配高為ND 5.0 |
|
|
機械規格 |
||
|
整體尺寸 |
71cmx56cmx125cm |
|
|
工作占地面積 |
74cmx127cm |
|
|
極角移動范圍 |
-10°到370° |
|
|
方位角移動范圍 |
燈具軸線的37°以內 |
|
|
角步長 |
極移和方位角移動小步進0.10° |
|
|
偏轉 |
光機軟件系統綜合偏轉為0.015 mm |
|
|
重量 |
130kg |
|
|
結構 |
具有良好熱穩定性和剛度的焊接鋼板機架 |
|
|
控制和分析軟件規格 |
||
|
測量功能 |
亮度、發光強度 |
|
|
SIG 2.0軟件 |
自動移動和圖像抓取控制 |
|
|
圖像和圖表 |
亮度橫截面圖 |
|
*規格如有更改，恕不另行通知。
